Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | FR4 con rame | Maschera della lega per saldatura: | blu |
|---|---|---|---|
| silkscreen: | bianco | Usa: | nuovi veicoli di energia, controllo industriale, l'automobile elettrica che fa pagare controllo di s |
| Spessore: | 2.0mm | Spessore di rame: | 3OZ |
| Evidenziare: | circuito di rame,Pesante rame PCB |
||

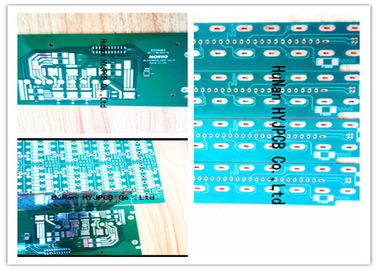

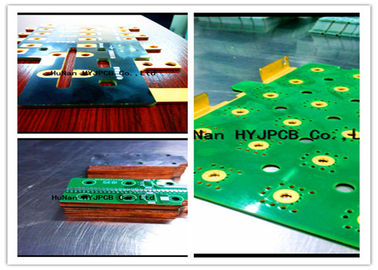

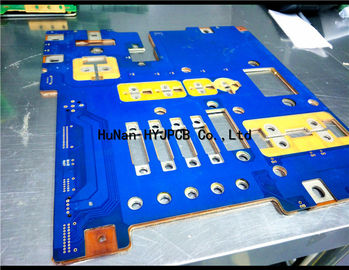

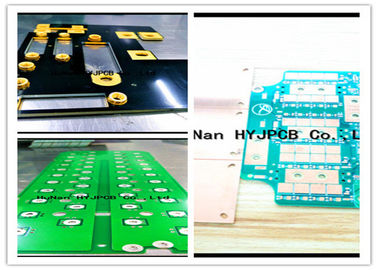

Il nuovo PWB di energia di MCPCB, alimenta il produttore del PWB del centro del metallo del circuito stampato del centro del metallo del circuito ibrido
| Tipo del PWB | Tipo materiale | Marca materiale | |||||||
| Singolo PWB del lato Doppio PWB del lato PWB a più strati Singolo PWB del lato |
CEM-1 FR-4 Alluminio Rame Ceramico |
SY KB L'IL LianMao HongRen Arlon KingWong VT Laird 5052 serie |
|||||||
| Il vantaggio di noi | |||||||||
| 1 | Abbiamo nostri propri, indipendente dal sistema di trattamento delle acque reflue. Assicuri che ci sia uno spazio molto grande dello sviluppo e la stabilità dell'ambiente di produzione nel futurer | ||||||||
| 2 | L'operazione flessibile, può essere nella produzione di piccoli lotti. Inoltre può produrre le grandi quantità. Può conservare rapidamente la produzione. | ||||||||
| 3 | La doppia produzione urgente per 24 ore, la produzione a più strati urgente del campione del campione per 48 hours.completely secondo i requisiti di cliente | ||||||||
| Circa gli archivi | |||||||||
| 1 | Avete gli archivi del gerber o archivi del PWB | ||||||||
| 2 | Avete campioni del PWB. invii noi il campione. contribuiremo gratis a copiarlo | ||||||||
| Come calcolare il prezzo | |||||||||
| 1 | Per esempio, il vostro doppio ha parteggiato dimensione del PWB è di 100 millimetri * ampio 200 millimetri, doppio prezzo parteggiato lungo del PWB sono $60 un i metri quadri. Così il calcolo risulta 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Circa il trasporto. | |||||||||
| Tutta la citazione non comprende il costo del trasporto | |||||||||
| 1 | Trovate una società di spedizione del trasporto per aiutarvi, quando abbiamo finito il PWB, che noi il wiill invia direttamente alla vostra società dello spedizioniere. Direttamente alle spese di trasporto avete pagato alla società dello spedizioniere | ||||||||
| 2 | Vi aiutiamo responsabile del trasporto, trasporto incluso nel prezzo. Secondo quanti soldi un calcolo di chilogrammo. | ||||||||
| 3 | per comprimere i costi. Il meglio è voi ha società esperta dello spedizioniere | ||||||||

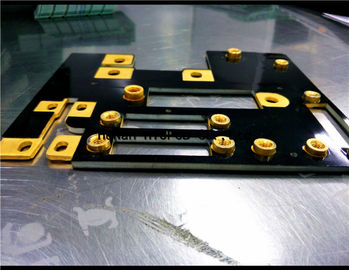

Il PWB di rame della base, un genere è con il modo di pressatura dello strato isolante su rame e la stagnola del rame, PWB di rame della base presenta il vantaggio di alta conducibilità termica, può raggiungere 400 w,
La società adotta domestico ed internazionale i materiali del metallo più avanzati, ha fornito la salvaguardia per i prodotti di qualità fabbricanti, più prodotti dell'aggiornamento delle società costantemente forniscono un appoggio solido
| Tipo materiale: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Spessore del bottaio: 0.5-12OZ | |||||||||||||
| Spessore del bordo: 0.2-6.0mm | Dimensione minima del foro: 0.25mm (dimensione finita del foro) | |||||||||||||
| Linea larghezza minima/gioco: 0.08mm | Accuratezza di perforazione: +/--0,05 | |||||||||||||
| Dimensione di lavoro massima: 520*620mm (21.25x24.5inch) | Spessore interno minimo di strato: 0.1mm | |||||||||||||
| Bordo minimo di spessore per di superficie di HAL finito: 0.4mm | Certificato: Rohs, Iso9001, UL (nella certificazione) | |||||||||||||
| Spessore minimo 4 strati: 0.4mm | Spessore minimo 6 strati: 0.6mm | |||||||||||||
| Conteggio minimo/massimo di strato: 1/20 | Uguaglianza della laminazione: +/-0.05mm | |||||||||||||
| Passo di min SMD: 0.125mm | Diga minima fra il passo fine: >0.1mm | |||||||||||||
| Strato per mettere a strati registrazione:<0> | Controllo di impedenza: +/--5% | |||||||||||||
| Impedenza differenziale: +/--10% | Arco del bordo/tolleranza di torsione:<0> | |||||||||||||
| Rapporto di SPECT di placcatura: <8:1> | Placcatura COV: <10> | |||||||||||||
| Superficie finita: LF-HASL, oro di immersione/latta/argento ./Plating Gold/OSP, | Lampadina di PTH: livello 9-9.5 | |||||||||||||
| Maschera della lega per saldatura: Verde, rosso, blu, bianco, nero, giallo. | Estensibilità di placcatura: >15% | |||||||||||||
Il piatto di alluminio placcato di rame è stato ampiamente usato alle luci del LED, alla microelettronica e ad altri campi. Presenta il vantaggio incomparabile sopra i substrati ceramici tradizionali:
(1) può notevolmente essere ridotto la qualità del modulo di potere, soddisfa le esigenze del modulo leggero dello sviluppo ed il modulo tradizionale del piatto di rame di dissipazione di calore e della densità ceramica del substrato è più grande, qualità più pesante;
(2) può rendere l'incapsulamento del modulo di potere più facile, conservare il substrato ceramico ed il processo di stampa dello schermo della piastra di raffreddamento del rame, quale il ciclo di produzione è accorcia, tendente a produzione di automazione del modulo.
(3) ha la buona conducibilità termica e proprietà dielettriche;
(4) il piatto di alluminio placcato di rame che il piatto di rame di raffreddamento ed i substrati ceramici di DBC sono prezzo molto più basso, possono fare il modulo di potere del costo di produzione notevolmente riduttore.
